实验室通风系统技术参数:

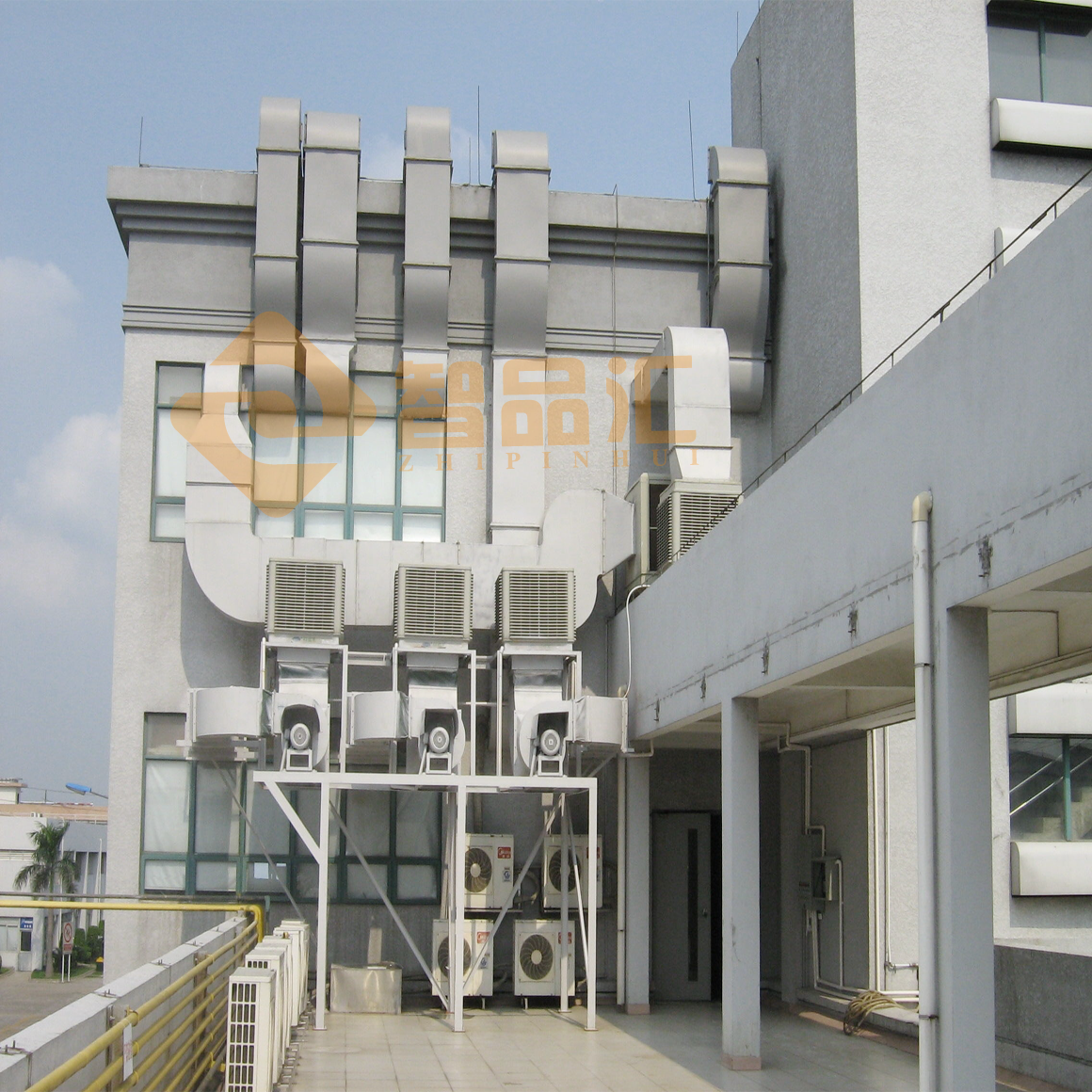

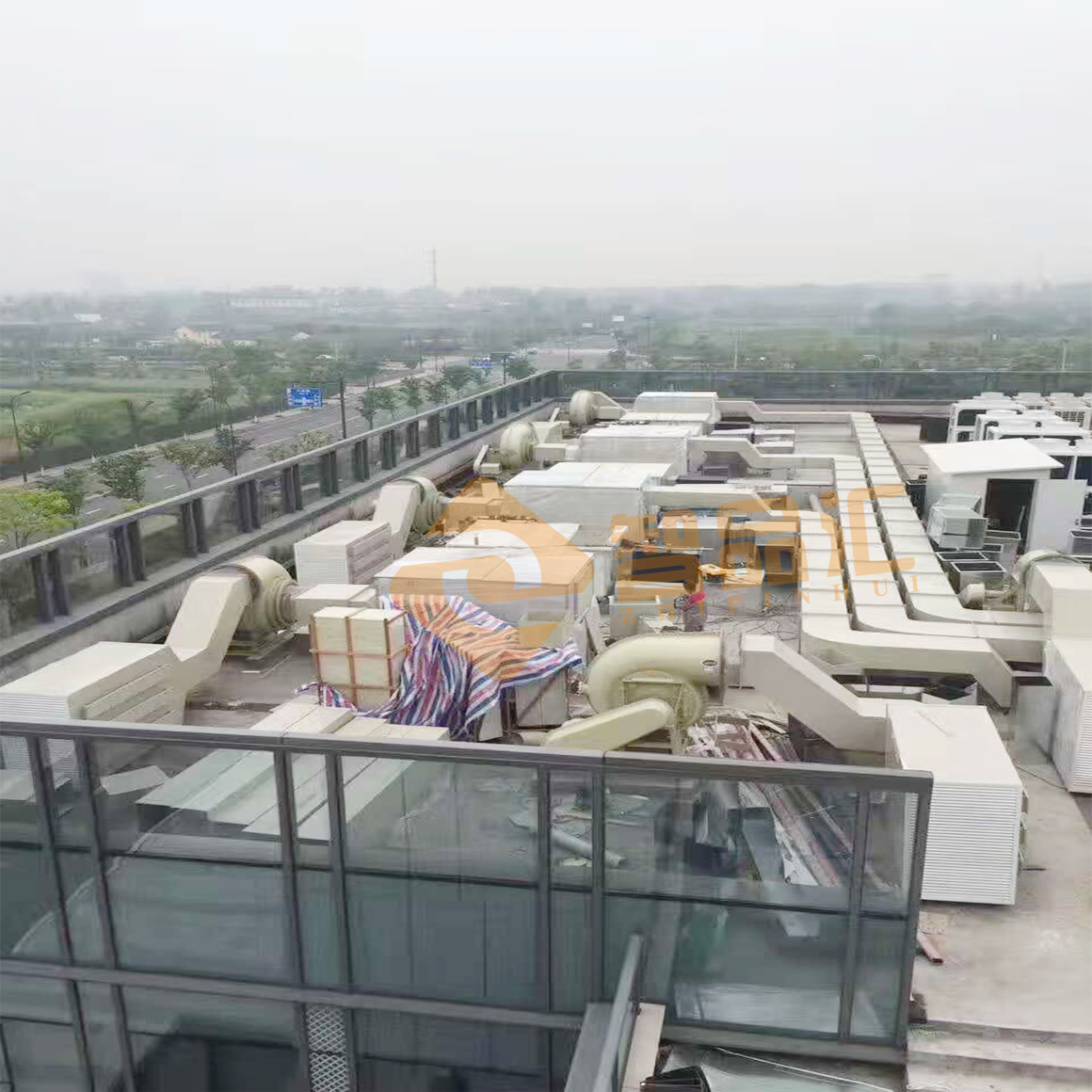

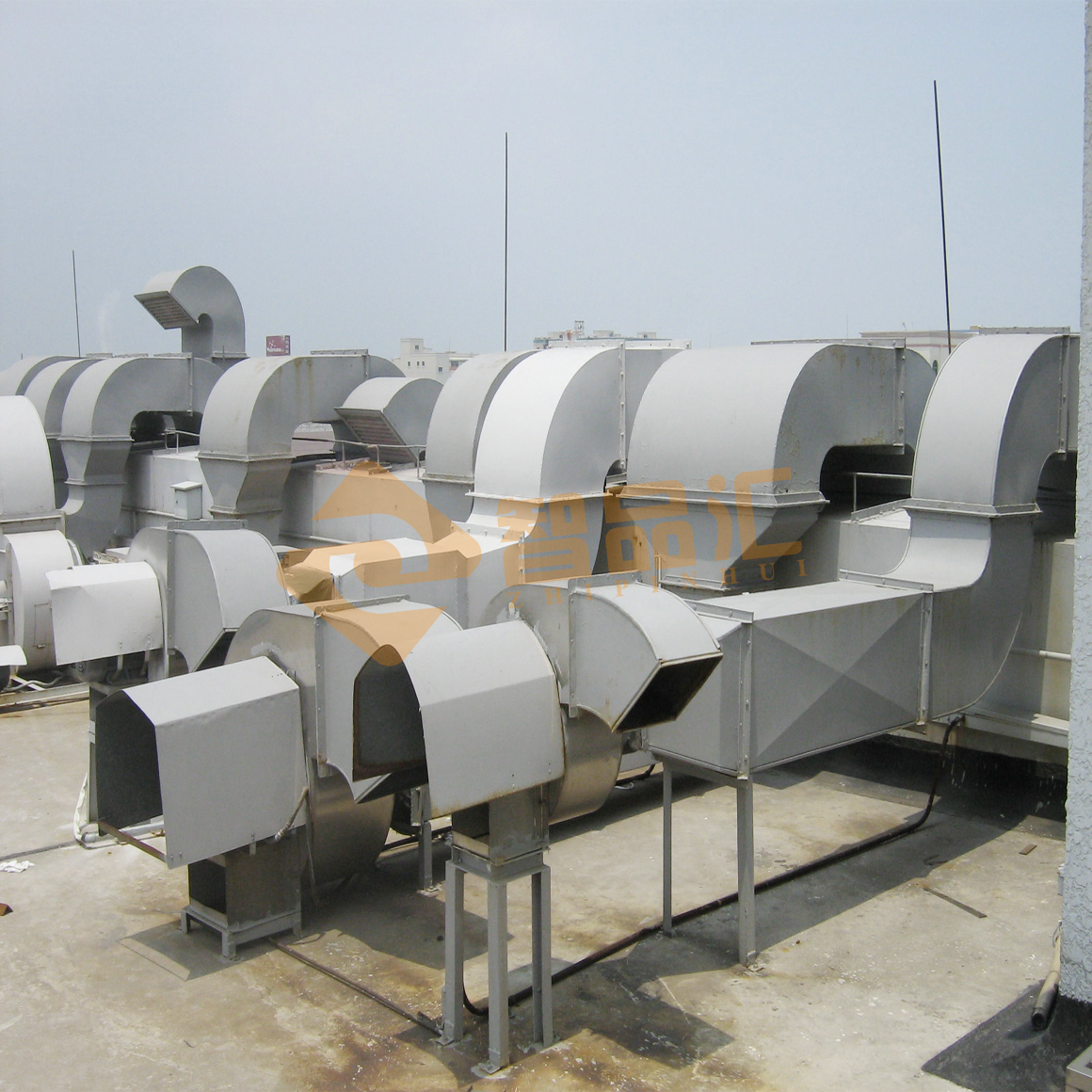

实验室通风系统设计要求

实验室通风与舒适性空调系统的通风设计要求不同，主要目的是提供安全、舒适的工作环境，减少人员暴露在危险空气下的可能。通风主要解决的是工作环境对实验人员的身体健康和劳动保护问题。

实验室通风要求新风全部来自室外，然后100%排出室外，通风柜的排气不在室内循环。化学实验室换气要求每小时大于10次，物理实验室每小时大于10次，实验室无人时换气可减少为6次。实验室通风柜设计数量要足够，并且不作为唯一的室内排风装置，仪器室或产生危险物质的仪器上方设局部排风系统。

实验室的补风一部分来自空调系统直接送入实验室的新风，这部分新风根据实验室排风量的变化而变化；另一部分通过空调系统送入非实验室区域的走道、房间再通过实验室的门缝补给。实验室的负压通过送、排风风量和送排风口的布置来实现，气流组织从办公、管理用房、内走道、到产生危险物质的实验房间。通风柜的位置布置在远离空气流动、紊流大的地方，远离行走区域和空气新风区。新风从远离通风柜的方引入，空气流动路径远离通风柜。

MV通风柜变风量蝶阀控制

单路通风柜变风量蝶阀控制（下图A+B+C，面风速控制，基本防护）：

1、采用面风速传感器，实时测量通风柜面风速，反馈控制通风柜排风阀

2、以维持通风柜面风速恒定，系统响应时间<3秒

双路通风柜变风量蝶阀控制（下图A+B+C+D，面风速+位移控制，双重防护更高效）：

1、采用面风速传感器，以及位移传感器，同时检测调节窗位移以及实时面风速

2、通过位移测量进行快速响应控制，在<2秒时间内

3、调节高精度压力无关蝶阀至预设排风量位置

4、待调节窗稳定后（Boost Duration可设定，如3秒），切换至面风速控制，有效应对通风柜扰流，维持通风柜泄漏率

5、系统响应时间<2秒

自适应通风柜变风量蝶阀控制（下图A+B+C+D+E，面风速控制+位移控制+区域控制，三重防护最高效节能）：

1、采用区域状态传感器，检测通风柜前有无操作人员

2、当通风柜前无操作人员时，将通风柜面风速设定降低至0.3m/s，一旦检测到有人进入，则迅速调整面风速至0.5m/s。

3、大幅降低通风柜能耗

产品规格：

变风量蝶阀

变风量调节阀针对实验室内使用环境,充分满足通风柜对高速、高精度、防腐、耐久、阻燃等严格需求,可配合通风柜变风量控制系统,精确维持通风柜所需安全面风速。

• 高防腐性: UPVC/PVDF材质,不锈钢轴承,有效防御化学腐蚀

• 高机械强度: 一体成型,5mm厚高强度材质,法兰材料加固

• 标准接口: 预留法兰接口,符合JB/T7228-1994标准,便于安装、对接

• 人性化设计: 透明阀体便于故障判断及维护

• 环境适应范围广: 操作温度-18-55°C,操作压力50-1000Pa

• 快速响应: 全行程动作时间2秒

• 极低阻力设计：大幅降低执行器负荷，提高寿命

• 采用高速执行器，确保使用寿命

• 高可靠性,高性价比,完善的售后服务

• 高防腐性能（UPVC/PVDF）

面风速传感器

基于热电风速原理，传感元件均采用进口产品，对极低风速有灵敏响应，通常安装于通风柜侧壁，以实测通风柜面风速，其抗振和及环境适应能力远高于传统的热线风速计，具有极高的可靠性、稳定性，且无需定期维护。

• 测量精度：2%

• 输入电源：24VDC

• 输出信号：4-20mA /0-10V

• 测量范围：0.1-2.0m/s

• 无使用漂移

• 安装灵活，适用各类型通风柜

变风量通风柜监控器

通风柜变风量监控器,满足一切严苛的欧美及中国标准要求，提示清晰,内置wi&shy;/蓝牙模块,快速实现数据实时通讯,内部算法不断优化,蝶阀系统响应时间<2秒,文丘里阀<1秒。多拓展模块,支持不断升级优化。

• 功率24VDC/10W/液晶显示

• 工作温度-15-55°C

• 通讯支持Modbus/Bacnet/Canbus

• 多拓展模块预留

• 支持远程诊断及能源分析

位移传感器

通常安装于通风柜顶部，通过测量调节窗移动，将机械运动转换为电信号，以准确测量调节窗开度。位移传感器由高强度、可拉伸的不锈钢拉索缠绕于内部轮毂，通过轮毂与高精度可旋电位器相连接，具有安装尺寸小、结构紧凑、测量行程大等优点。

• 行程范围0-1000/2000mm

• 测量精度<0.2mm

• 可重复性<0.1mm

• 直径 0.8mm 不锈钢拉索

• 防腐设计确保可靠性

• 固定支架或螺纹安装

区域状态传感器

通常安装于通风柜前部，用于检测通风柜前是否有操作人员。配合变风量控制系统或自动位移系统，改变通风柜工作模式，或控制调节窗打开或关闭，以确保安全，实现节能。

•输入电源：12/24VDC

•传感类型：低噪音高灵敏度双元矩形红外

•处理器：二级自动脉冲，自动温度补偿

•工作温度：－10℃至50℃

•安装高度：1000-2500mm

•可设定检测区域

•无使用精度漂移

•有效屏蔽室内光干扰
